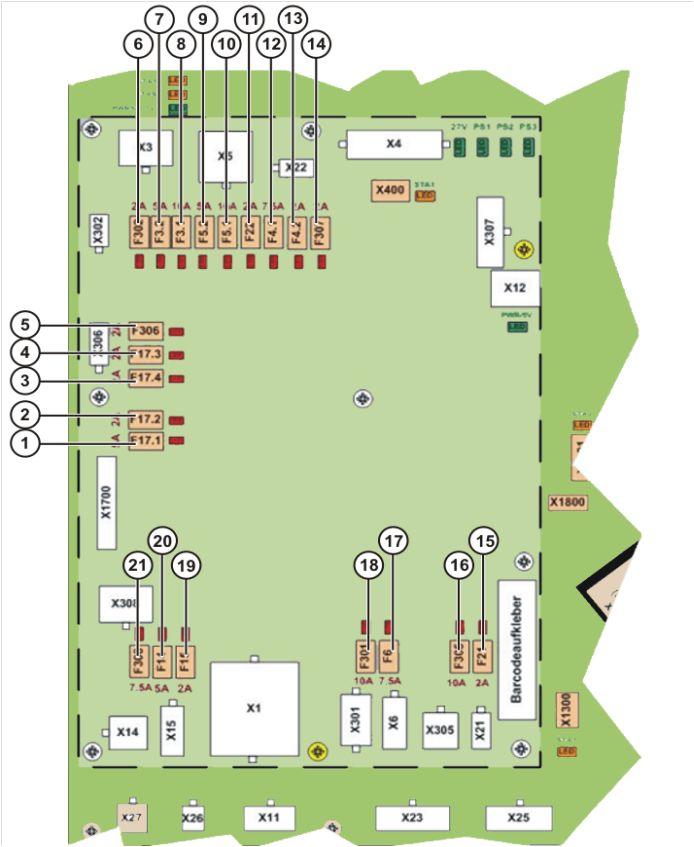

以KRC4控制柜为例
序号 |
名称 |
说明 |
保险丝 |
1 |
F17.1 |
CCU接触器输出端1﹍4 |
5A |
2 |
F17.2 |
CCU输入端 |
2A |
3 |
F17.4 |
CCU安全输入端 |
2A |
4 |
F17.3 |
CCU逻辑电路 |
2A |
5 |
F306 |
SmartPAD电源 |
2A |
6 |
F302 |
SIB电源 |
5A |
7 |
F3.2 |
KPP1非缓冲式逻辑电路 |
7.5A |
8 |
F3.1 |
KPP1非缓冲式制动 |
15A |
9 |
F5.2 |
KPP2非缓冲式逻辑电路 |
7.5A |
10 |
F5.1 |
KPP2非缓冲式制动 |
15A |
11 |
F22 |
配电箱照明(备选) |
2A |
12 |
F4.1 |
KPC缓冲式 |
10A |
13 |
F4.2 |
KPC缓冲式风扇 |
2A |
14 |
F307 |
CSP电源 |
2A |
15 |
F21 |
RDC电源 |
2A |
16 |
F305 |
蓄电池供电 |
15A |
17 |
F6 |
24V非缓冲式(选项) |
7.5A |
18 |
F301 |
非缓冲式选项 |
7A |
19 |
F15 |
内部风扇(选项) |
2A |
20 |
F14 |
外部风扇 |
7.5A |
21 |
F308 |
缓冲式外部电源的内部供电 |
7.5A |
